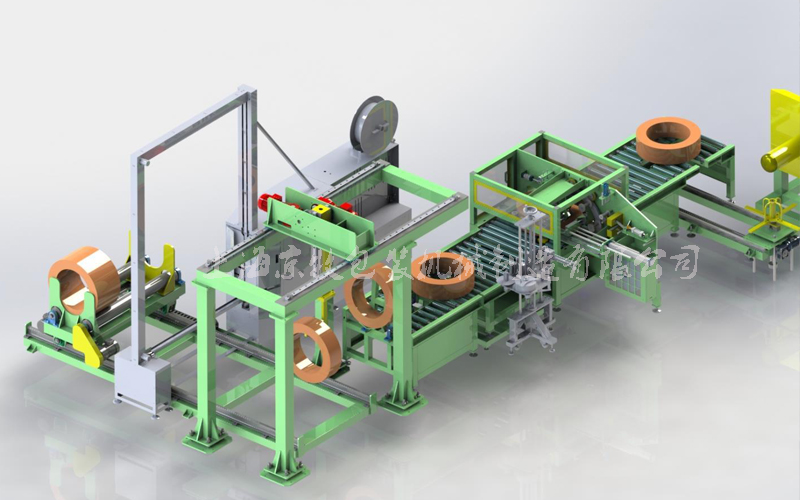

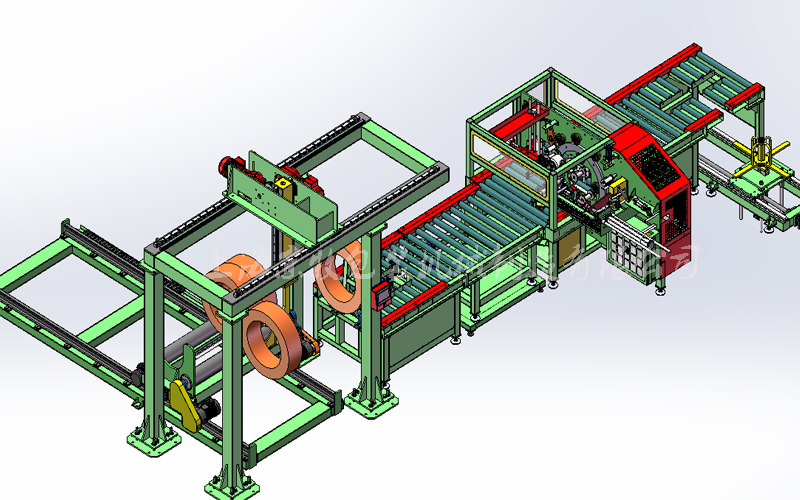

臥式全自動包裝線

一、 設備組成

本組包裝機組有前端三組液壓翻轉機、帶稱重移動升降料架、三段對接料架包膠滾筒輸送線、包裝機前端輸送、全自動臥式纏繞機、在線稱重、在線打印貼標機構、翻轉下料機構、吊梁碼垛機構、移動儲料架和穿箭打包機等組成。

1. 液壓翻轉機

台麵：1000*1000mm,另外一麵帶有中心軸。

最大承載：1噸

2. 稱重+升降移動料架

3. 包膠輸送線

4. 前端輸送線：

輸送線帶動力輥筒，動力輥筒外包聚氨酯膠，保證線卷在輸送過程中不受損傷；輸送線輥筒 麵有效寬度 950mm，保證最大外徑線卷的輸送，對於較小直徑的線卷的輸送，輸送線附帶 有導向護輥，以保證線卷在輸送線中間位置輸送，進入臥式纏繞機時，位於中間位置。

5.全自動動臥式纏繞機：

全自動臥式纏繞機根據客戶提供的單卷銅帶的外形尺寸及重量，專門設計的全自動纏繞 包裝機。線卷輸送到纏繞機包裝工位後，由護輥進行自動定位，由機械手自動上包裝帶，采 用 PLC 可編程控製機及觸摸屏控製整個包裝程序，采用變頻調速控製技術，可以調整包裝帶 的重疊度，輸入時間自動確定包裝帶的長度，自動切斷， 線卷的進入及包裝後的輸出，全由外包聚氨酯膠的動力輥筒完成。本機所用錐度輥及輸送輥 筒為外麵包聚氨酯膠輥，最大程度的降低包裝過程中對線卷可能造成的損傷。

（1）主要特征：

Ø u采用 PLC 控製。

Ø u采用觸摸屏操作。

Ø u手動/自動工作模式選擇。

Ø 操作簡單，觸摸式輸入時間及修正參數，係統將自動調整相應包 裝參數。

Ø u線卷由前端輸送線送入包裝工位，包裝完成後由後端輸送線出料。變頻控製，可根據需要調整包裝帶的重疊度。

Ø u包裝帶的鬆緊度可調。

Ø u托輥和護輥均采用聚胺脂包膠。

Ø u自動報警，並自動顯示故障內容。

u配備機械手，可實現自動上帶，自動切帶，包裝帶安裝在儲帶箱
