一、設備應用工況背景

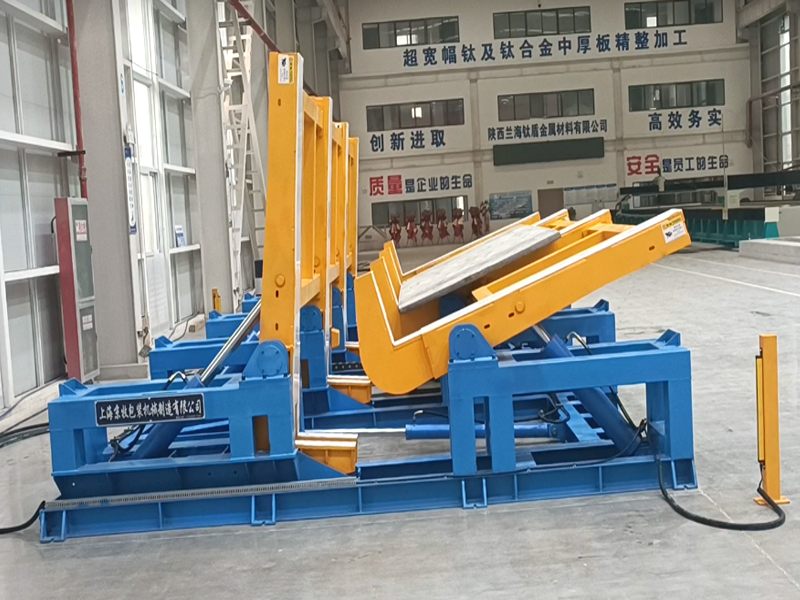

本台大型鈦板 180 度翻轉機部署於鈦材精加工生產線，主要承擔大規格鈦合金厚板正反麵翻麵作業，服務於鈦板雙麵探傷、表麵打磨清理、焊接預處理、尺寸複檢等工序。

鈦材料質硬度高、表麵質量要求嚴苛，嚴禁劃傷、磕碰、壓痕；大型鈦板自重較大、板麵寬、薄板狀態易發生撓曲變形。項目投產前，鈦板翻麵長期依靠行車搭配吊具多人協同吊裝翻轉，作業流程繁瑣、等待時間長，同時存在板材擦傷、重心偏移滑落、人員高危作業等一係列隱患，製約整條產線流轉效率。設備投用後，作為工序間專用翻麵工位，實現鈦板穩定、可控、無損 180° 正反麵翻轉。

二、現場實際作業流程

待翻轉鈦板通過行車 / 輸送輥道平穩送入翻轉機承載框架，人工確認板材居中就位；
啟動夾緊機構，柔性聚氨酯夾持結構貼合鈦板側邊，根據板材規格自適應調節夾緊力，防止夾持壓傷板麵；

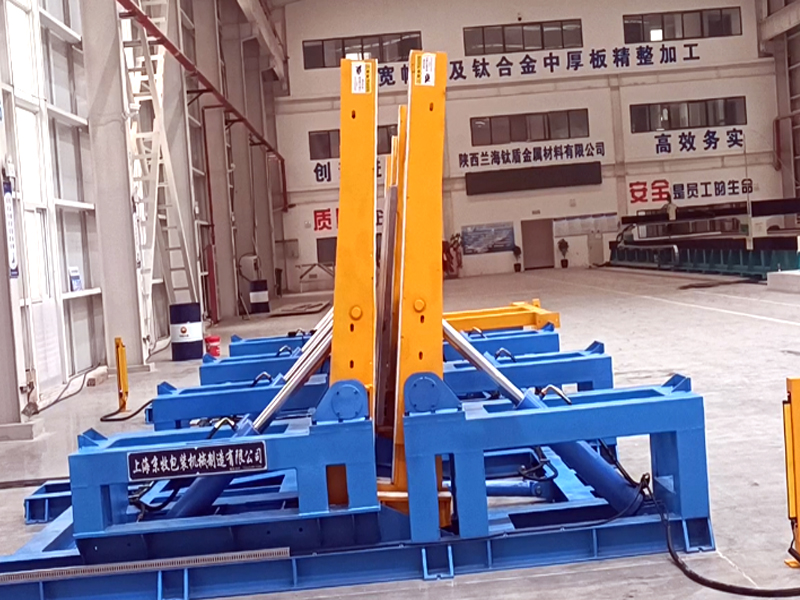

操作人員通過操作台啟動自動程序，設備以伺服 / 液壓驅動勻速旋轉，依靠動態平衡控製完成平穩 180° 翻轉，啟停階段設置緩衝減速，無衝擊抖動；
翻轉到位後設備自動鎖止，確認姿態穩定後鬆開夾緊機構；
轉運設備將翻麵完成的鈦板移出翻轉工位，進入下一道加工 / 檢測工序，翻轉框架自動複位，等待下一工件，實現循環作業。

整套流程可單人獨立操作，無需多人配合作業，能夠對接輥道輸送實現工序聯動。


三、現場使用優勢與實施成效

（一）作業安全顯著提升

設備配備機械自鎖、過載保護、急停按鈕、區域安全防護等多重防護裝置。相比傳統行車吊翻方式，取消人員近距離牽拉、對位作業，從根源消除鈦板墜落、擠壓傷人風險；翻轉全過程工件約束可靠，杜絕板材空中擺動、重心失穩等危險工況，現場安全管理壓力大幅降低。

（二）有效保護鈦板表麵品質

針對鈦材高表麵要求優化工裝，夾持部位采用非金屬柔性墊層；翻轉全程速度平滑、無撞擊、無相對滑移。現場運行數據顯示，鈦板翻轉產生的劃傷、壓痕缺陷明顯減少，有效降低鈦材報廢與返修成本，滿足航空級鈦板表麵質控標準。

（三）生產流轉效率明顯改善

傳統行車吊裝翻轉單次耗時久，且受行車調度、人員配合製約；使用專用翻轉機後，單次翻轉節拍穩定可控，消除行車資源爭搶等待問題。產線工序銜接更加順暢，緩解雙麵打磨、無損檢測工位的堵料瓶頸，提升整條鈦板加工線日均處理量。

（四）降低勞動強度，優化人力配置

原有翻麵作業至少需要 2~3 名工人協同掛鉤、對位、指揮行車。現僅需一名操作員完成上下料與程序啟動，減少重體力作業，降低人工成本，改善現場作業條件。

（五）翻轉姿態精準可控

設備角度定位準確，180° 翻轉到位一致性高，翻麵後鈦板姿態規整，便於後續探傷、打磨、劃線、焊接定位，減少二次調平、校正工序。

四、現場運行現存注意事項與工況短板

板材規格適配邊界限製
超出設計長寬、厚度區間的超規格鈦板無法上機；薄板鈦板翻轉時存在輕微下垂撓曲，上料必須保證板材居中，防止偏載。
上料對位要求較高
鈦板送入框架時若嚴重偏心，會造成負載不均、旋轉異響，長期偏心運行影響軸承、回轉結構使用壽命，需要規範操作工上料標準。
日常維保需求
重載頻繁工況下，回轉支撐、液壓密封、夾緊導向機構需要定期檢查潤滑；柔性聚氨酯墊塊存在磨損，需定期檢查更換，避免硬質接觸損傷鈦板。
環境配套要求
工位周邊需預留充足轉運空間，避免行車、輥道與翻轉機幹涉；鈦材加工環境粉塵較多，需做好電控箱、傳動部件防塵防護。
